　　伴随着苹果2016款新MacBook Pro的推出，大家一边在吐槽价格太贵的同时，居然还在默默的下单，真是让人费解。不得不承认，全新的Multi-Touch Bar带来的交互体验确实非常出色，同时全新MacBook Pro也减轻了机身，整体更轻薄，更紧凑。日前，国外著名拆解站点iFixit已经对13英寸非Multi-Touch Bar版MacBook Pro进行了拆解，下面我们我们就为大家带来新机器的拆解图赏。
本文图片全部来自于iFixit。

　　重庆电脑维修本次拆解的是入门版13英寸非Multi-Touch Bar版MacBook Pro，按照惯例先来上X射线照片。

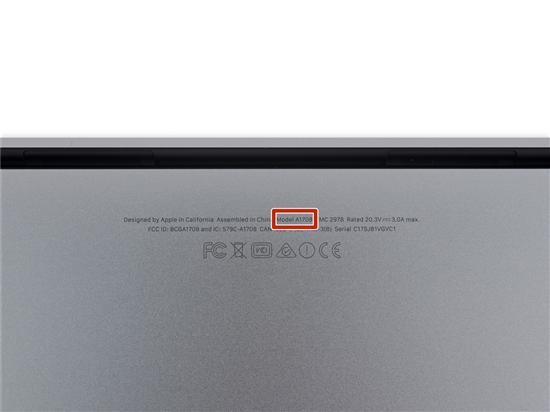

　　机身D面依旧拥有机身的生产信息，重庆电脑上门维修本次拆解机型具体的型号是：A1708。

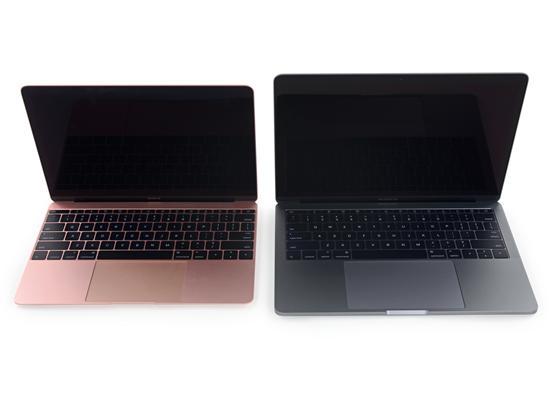

　　重庆观音桥电脑维修开始之前，我们先来看看全新13英寸MacBook Pr与12英寸MacBook的大小尺寸对比。其中，最为明显的就是新MacBook Pro配备了一块硕大的触控板，而MacBook Pro的扬声器位于键盘左右两侧，MacBook的标识位于键盘的顶部。

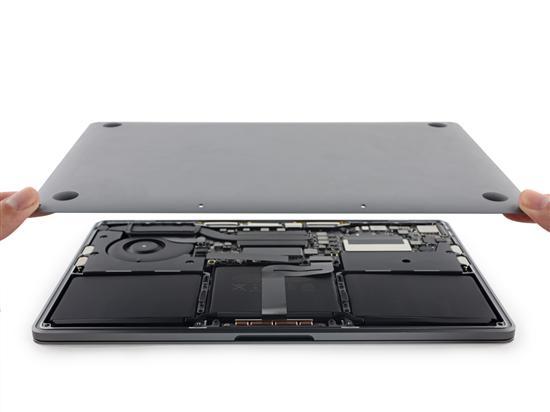

　　拧下机身底部的8颗pentalobe螺丝，即可拿下底盖，值得注意的是2015款MacBook Pro机身底部共有10个螺丝，现在的螺丝数量更少。

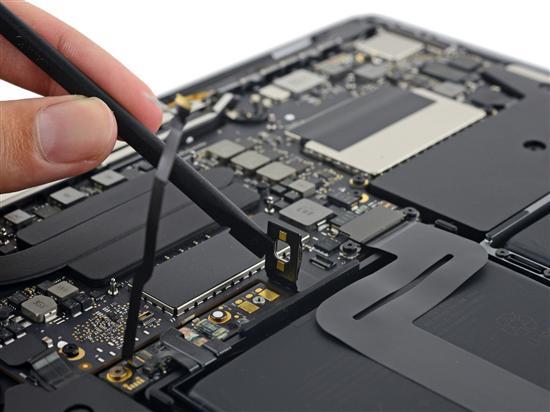

　　接下来重庆江北电脑维修进行拆电池的操作，但是电池上方拥有一条触控板的连接线，因此需要先将触控板模块整体取出。

　　拧下电池旁边的两颗固定螺丝后，就可以断开触控板连接线了，同时我们发现螺丝下方隐藏有一些小的金属的触点，猜测用于测试使用。

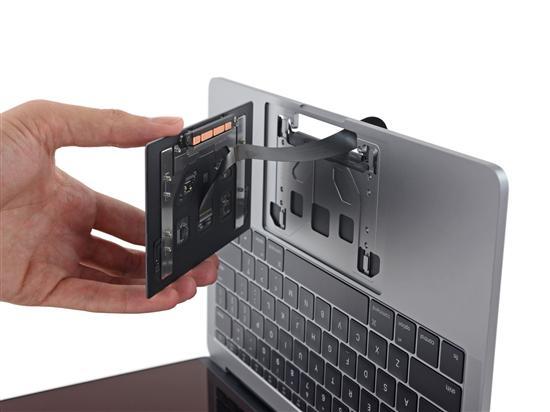

　　接下来我们就可以直接取出全新设计的Force Touch触控板，全新的触控板的特色就是面积变得更大。

　　触控板背部有2个控制芯片：

　　红色：ST微电子STM32F103VB ARM Cortex-M3 MCU

　　橙色：博通BCM5976C1KUFBG触摸控制器

　　重庆五里店电脑维修同时，触控板还拥有一条电磁铁，其作用是用于Force Touch的震动回馈功能。

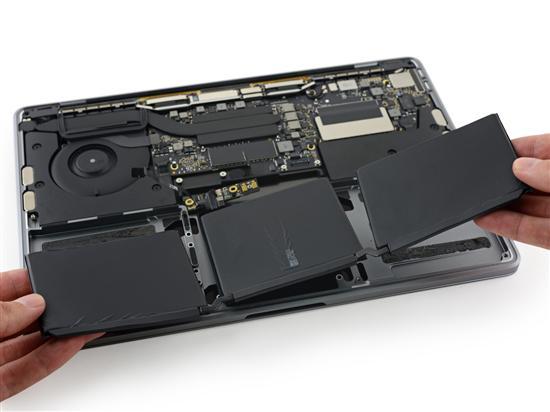

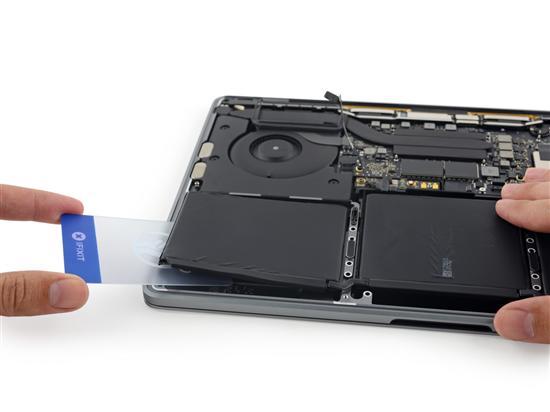

　　接下来需要将电池区域加热，慢慢的用塑料卡片将电池取出，这也是苹果电池常见拆解方式。

　　重庆黄泥磅电脑维修与以往不同的是，新MacBook Pro的电池由以往的6块电池组改为3电池组设计，之间拥有连接线，总体容量为54.5 Whr，比上代产品减少约20 Whr容量。

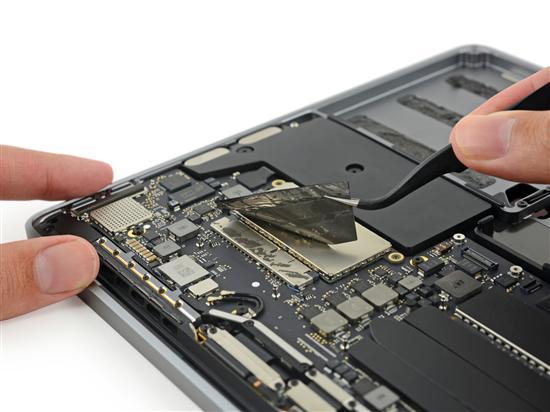

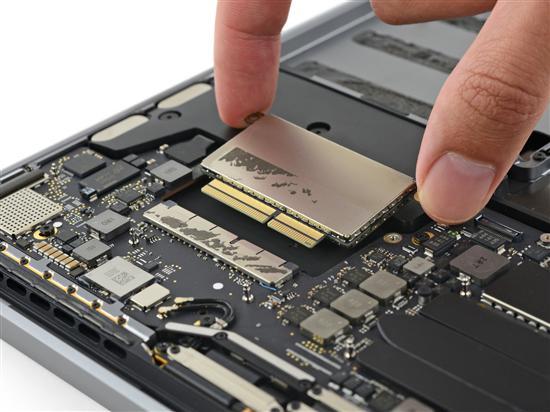

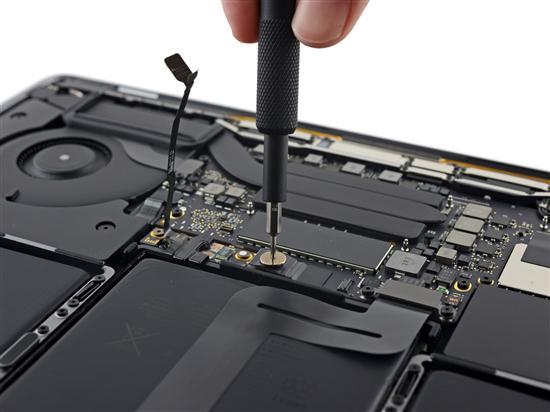

　　下一步就可以拆解主板上的部件了，首先拆取SSD固态硬盘。需要注意的是，新MacBook Pro上拥有一层屏蔽胶贴，需要先移除此胶贴。

　　虽然2016款MacBook Pro采用可拆卸的设计，并且同样是PCIe通道，但由于是定制版本，因此目前我们也不能自行更换大容量硬盘，后续受否有零售版还是未知数，猜测此版本硬盘推出的可能i性能很大。同时，这也是苹果MacBook Pro中第三种规格的固态硬盘，并且它的读取水平都有很大的提升。

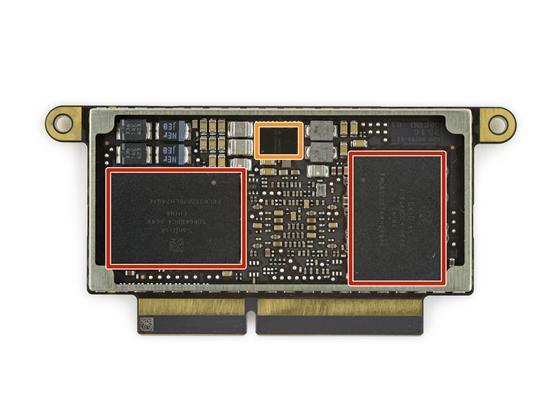

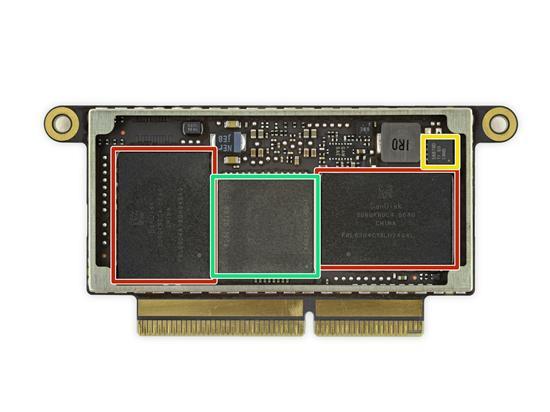

　　从外观来看，2016款MacBook Pro中的固态硬盘尺寸变小了许多，并且正反两面分别拥有两颗Flash存储颗粒。

　　红色：2颗64GB闪迪存储颗粒

　　橙色：苹果338S00227芯片

　　红色：2颗64GB闪迪存储颗粒

　　黄色：德州仪器58879D MOSFET

　　绿色：镁光512 MB的DDR2缓存芯片

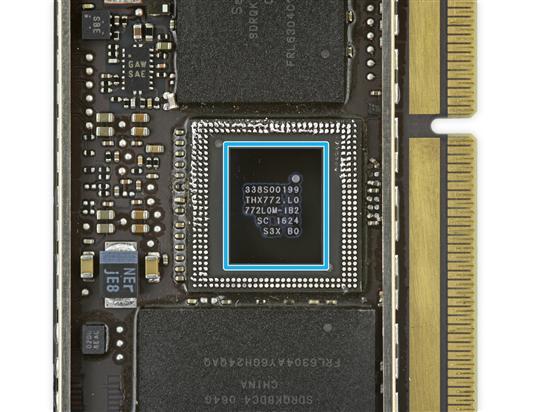

　　在缓存芯片下还隐藏有： 蓝色：苹果338S00199 固态硬盘主控芯片

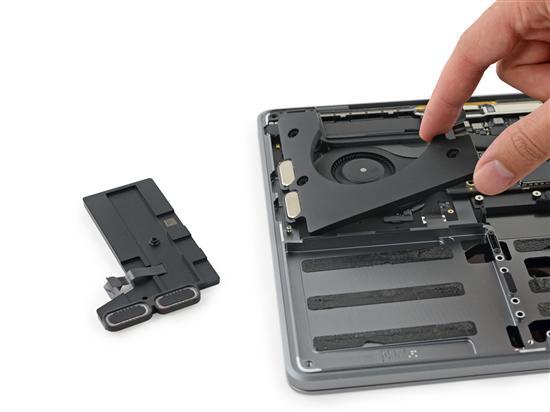

　　接下来需要拆解扬声器模组了，值得一提的是新MacBook Pro扬声器也是空前强大，由4个扬声器组成，机身左右两侧各两个。

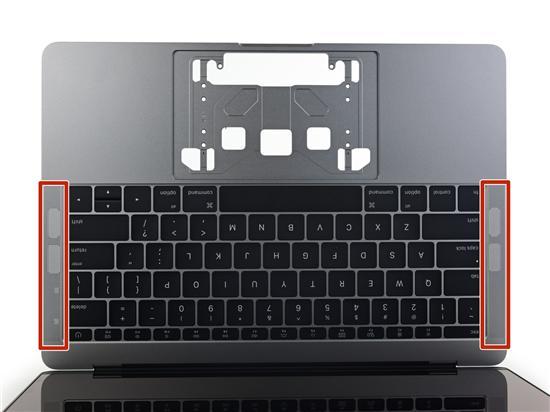

　　通过机身C面透视图来看，机身左右两侧的开孔很多为虚拟开孔，只有扬声器为真实开孔，同时机身右侧(图中左侧)还拥有两个麦克风孔。

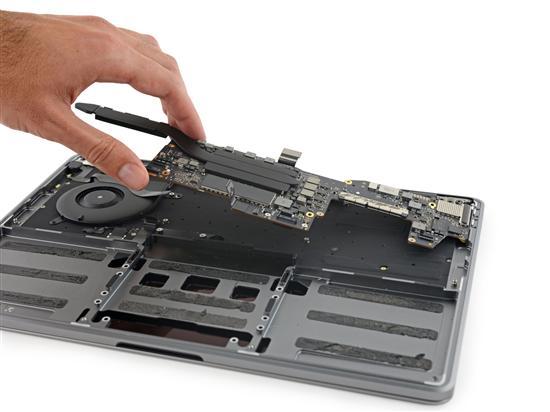

　　之后我们拧下其它螺丝就可以取出整个主板部分了。

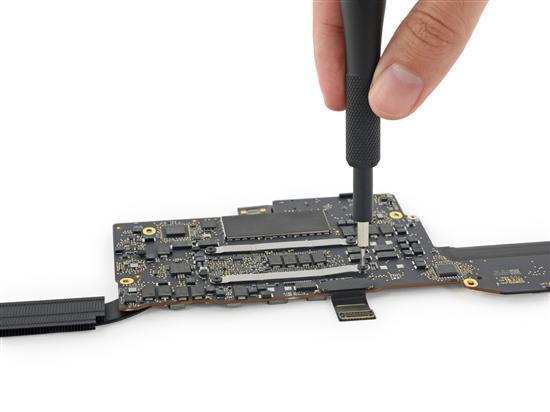

　　下一步需要取出散热模块，但是需要先拧下主板背面的几颗螺丝。

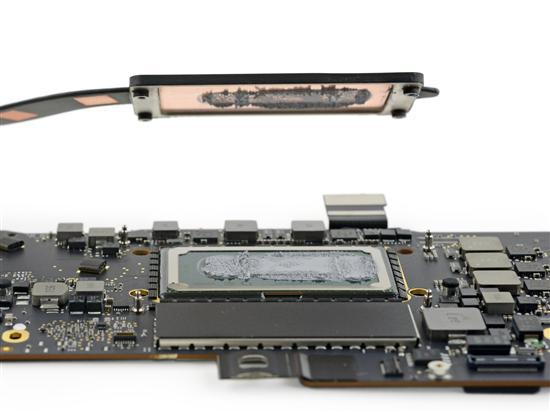

　　拧下螺丝之后就能看到CPU部分了。

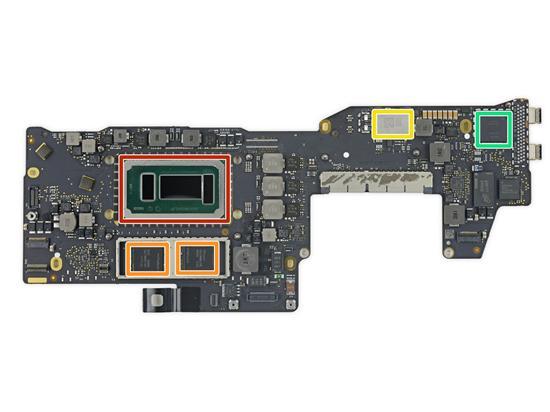

　　接下来我们看看主板正面的部分：

　　红色：Intel Core i5-6360U处理器、集成Iris Graphics 540 图形处理器

　　橙色：海力士1866MHz LPDDR3，每颗2GB

　　黄色：环旭电子339S025 Wi-Fi模块

　　绿色：Intel JHL6540 Thunderbolt 3控制器

　　继续来来看看主板正面其它部件

　　浅蓝：德州仪器58873D同步降压芯片

　　深蓝：博通BCM15700A2相机处理器

　　紫色：镁光 512 MB DDR3L缓存芯片

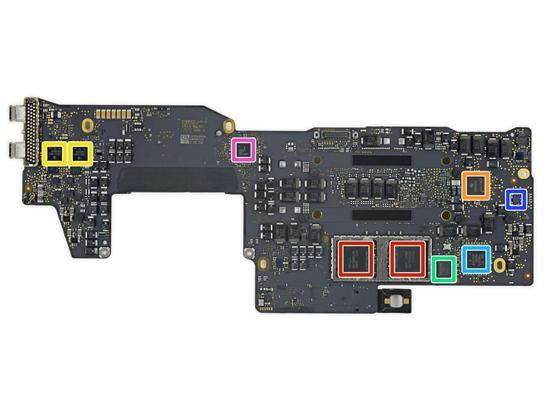

　　继续来来看看主板背面

　　红色：海力士1866MHz LPDDR3，每颗2GB

　　橙色：德州仪器SN650839 66AL7XWGI芯片

　　黄色：2个德州仪器CD3215B03 66AQ8YW G1芯片

　　绿色：华邦W25Q64FV 64M串行闪存

　　浅蓝：德州仪器TM4EA231 H6ZXRI系统管理控制器

　　深蓝：Cirrus Logic公司CS42L63A音频编解码器

　　紫色：Intersil 95828 HRTZ X630MRR芯片

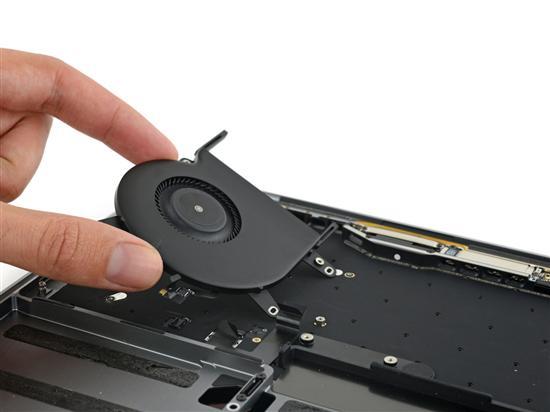

　　虽然散热模块看上去好像很单薄的样子，但是其采用了不对称设计，能有效减少风扇共振，帮助降噪。

　　虽然散热模块看上去好像很单薄的样子，但是其采用了不对称设计，能有效减少风扇共振，帮助降噪。

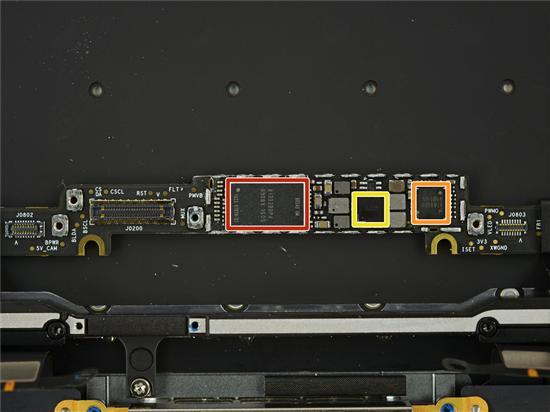

　　屏幕驱动板上的芯片有：

　　红色：B1332BDPA 090BX 1605

　　橙色：国家半导体67A800U 49B1-04

　　黄色：德州仪器65CLKEI TPS65157

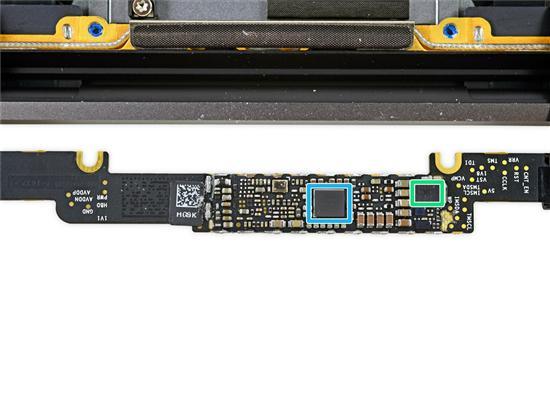

　　屏幕驱动板背面拥有：

　　绿色：恩智浦LPC812 ARM Cortex M0 + 32位MCU

　　蓝色：德州仪器TPS65158电视高分辨率LCD偏置IC

　　接下来就能拆取屏幕部分，首先我们再来看看X射线的，从图中我们可以清楚的看到金属的苹果logo，以及走线布局设计。其中，上方应该为唤醒屏幕用的磁铁，因为新MacBook Pro在开启屏幕后会自动唤醒屏幕。

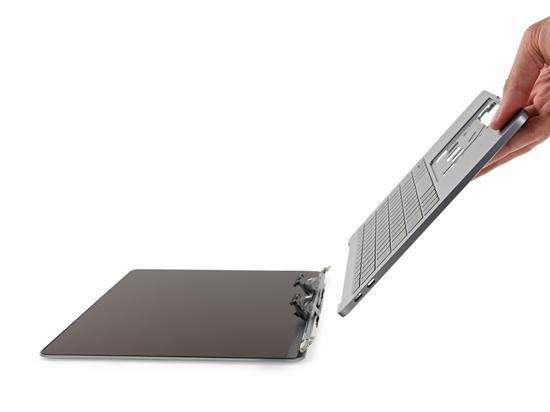

　　清楚内部构造后，我们就可以大胆的断开屏幕部分的连接线了。

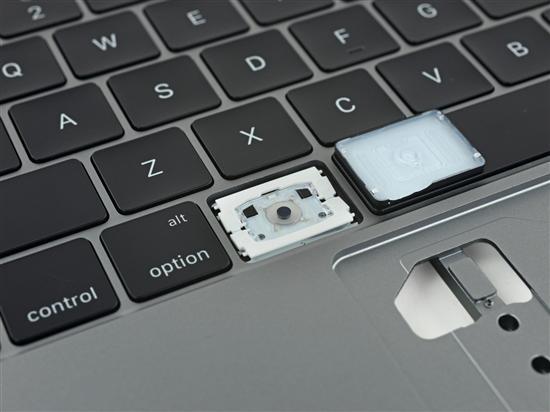

　　2016款MacBook Pro的另一个特点就是采用了第二代蝶式结构键盘，似乎键程比MacBook中的更深一些。

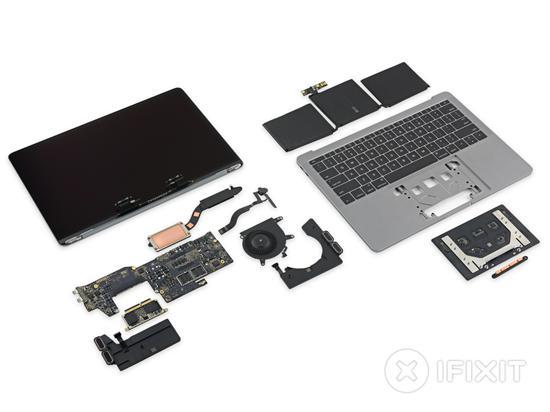

　　最后，有关本次2016款苹果非Multi-Touch Bar版本MacBook Pro的拆解就为大家带来到这里，而iFixiit给出的可修复性的得分为：2(1-10，数值越小，代表越难修复)，不建议自行拆解。
      总的来看，2016款MacBook Pro的机身机身设计更为紧凑，内部主板尺寸更小，集成度更高，同时电池容量也迫不得已变得更小，因此高集成化将会是今后电子设备的一个主要方向。关于价格方面，新MacBook Pro价格确实上调不少，如果你不差钱建议还是选择带有Multi-Touch Bar的版本。
